一．基本原理
磁力驱动系采用磁力耦合原理，即是用永久磁性联轴器的结构原理代替常用的联轴器（钢性，软性）。使传动系统在封闭受压腔内作同步转动，从而使设备内实现无泄漏操作的压力容器。
由于它以静密封代替动密封，使传动体系在静密封状态下进行转动，彻底解决以前填料密封、机械密封无法克服的跑、冒、滴、漏现象。特别是对易燃、易爆、有毒、有害、加氢、氨化、高温、高压、高转速、高真空等系统，更加能显示出其优越性。目前是化工、农药、炼油、制药、微生物工程、干燥真空行业及科研等部门最理想的首选传动密封设备。
二．结构形式与工作原理
1．磁力驱动反应釜（风机）是将磁力耦合器应用在搅拌反应釜（干燥真空设备）上的一种新型设备。由于磁力耦合器属于无接触传递力矩。（详见结构示意图）因而可以将电机，减速机输出力矩与容器内传动所需力矩隔离开来，也就是传动系统能在容器内全封闭、无泄漏运转。
磁力驱动反应釜通常是由电机、减速机、磁力耦合器、搅拌器和反应釜体组成。磁力密封风机是由电机、磁力耦合器、风叶组成，直接装在真空系统上，其余辅助装置与普通反应釜和风机完全一样。（详见产品装配图）
2．其工作原理就是输入动力力矩带动磁力耦合器的外磁钢体旋转，产生磁力线，并穿过隔离套带动内磁钢运转，由于内外磁钢磁极交叉排列组合产生的推拉作用，使与内磁钢体相连的搅拌系统也随之同步运转，达到转动目的。其速度可以通过电机变频调速、无级变速或电磁调速来完成，高速运转时需软启动（特别是磁力风机）启动。

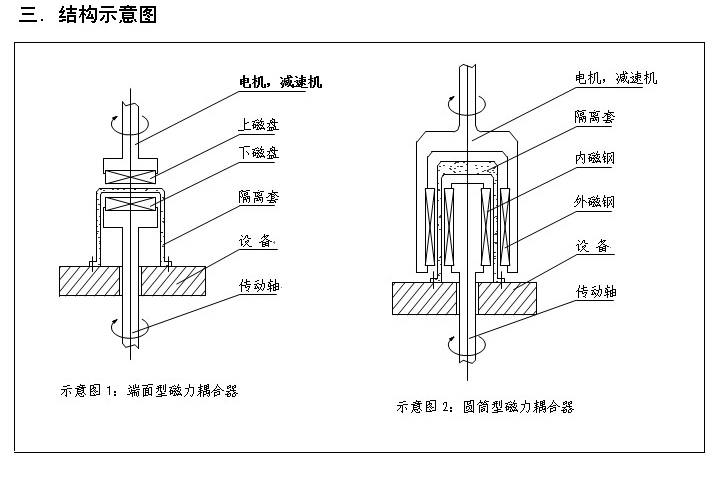

3.磁力耦合器有二种结构形式，安装使用都没有方向要求，可以从设备各个部位伸入运转。

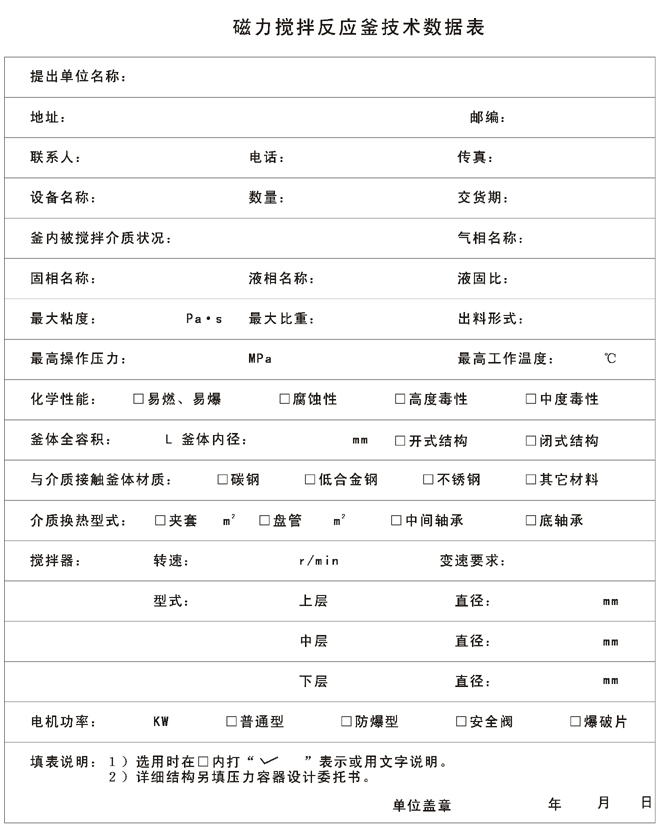

打印技术参数表 |
